ورق استیل (استنلس استیل) یکی از پرکاربردترین و استراتژیکترین محصولات فولادی در صنایع مختلف ایران و جهان است. از صنایع غذایی و دارویی گرفته تا پتروشیمی، ساختمانسازی، تجهیزات پزشکی و صنایع دریایی، ورقهای استنلس استیل نقشی بیبدیل در تولید و ساخت تجهیزات و سازهها ایفا میکنند. اما آنچه بسیاری از خریداران، مهندسان، پیمانکاران و حتی فعالان باتجربهی صنعت فولاد با آن دستوپنجه نرم میکنند، شناخت دقیق ابعاد استاندارد ورق استیل و انتخاب صحیح سایز متناسب با نیاز پروژه است.
آیا میدانید چرا برخی ابعاد ورق استیل در بازار ایران رایجتر هستند؟ تفاوت ابعاد ورق استیل ۳۰۴ با ۳۱۶ در چیست؟ چه ضخامتهایی برای چه کاربردهایی مناسباند؟ و چگونه میتوانید با انتخاب ابعاد صحیح، هزینههای پروژه خود را تا حد قابلتوجهی کاهش دهید؟
در این مقاله جامع و تخصصی از آهن نوا، تمامی جنبههای مربوط به ابعاد استاندارد ورق استیل در بازار ایران را بررسی میکنیم. از جداول کامل سایزها و ضخامتها گرفته تا استانداردهای بینالمللی، تفاوت ابعاد بر اساس گریدهای مختلف، نکات کلیدی در انتخاب و خرید، و پاسخ به رایجترین سوالات تخصصی. هدف ما این است که پس از مطالعه این راهنما، بتوانید با اطمینان کامل، بهترین تصمیم را برای خرید ورق استیل متناسب با پروژه خود بگیرید.
ورق استیل چیست و چرا اهمیت دارد؟
تعریف ورق استیل (استنلس استیل)
ورق استیل، ورقی فلزی است که از آلیاژ فولاد ضدزنگ (Stainless Steel) تولید میشود. این آلیاژ حاوی حداقل ۱۰.۵ درصد کروم است که لایهای اکسیدی نازک و محافظ روی سطح فلز ایجاد میکند. همین لایه پسیو (Passive Layer) است که مانع از زنگزدگی و خوردگی میشود و ورق استیل را از ورقهای فولادی معمولی متمایز میکند.
ترکیب شیمیایی ورق استیل علاوه بر کروم، ممکن است شامل عناصری مانند نیکل، مولیبدن، تیتانیوم، منگنز و نیتروژن باشد. هر یک از این عناصر، خواص مکانیکی و شیمیایی خاصی به ورق میبخشند و باعث تنوع گریدهای مختلف استنلس استیل میشوند.
اهمیت ورق استیل در صنایع ایران
ایران به عنوان یکی از بزرگترین مصرفکنندگان ورق استیل در خاورمیانه، سالانه هزاران تن ورق استنلس استیل در صنایع مختلف مصرف میکند. برخی از مهمترین حوزههای مصرف عبارتاند از:
- صنایع غذایی و آشامیدنی: تولید مخازن، خطوط انتقال، تجهیزات پخت صنعتی
- صنایع پتروشیمی و نفت و گاز: ساخت مبدلهای حرارتی، مخازن تحت فشار، لولهکشیهای صنعتی
- صنعت ساختمان و دکوراسیون: نمای ساختمان، آسانسور، پله، نرده، کابینت
- صنایع دارویی و بهداشتی: تجهیزات تولید دارو، سیستمهای استریل
- صنایع دریایی و کشتیسازی: بدنه و تجهیزات در معرض آب شور
- صنایع خودروسازی: اگزوز، قطعات مقاوم در برابر حرارت
- تجهیزات پزشکی: ابزار جراحی، ایمپلنتها
- صنایع لبنی: مخازن شیر، خطوط تولید ماست و پنیر
با توجه به این گستره وسیع کاربرد، انتخاب ابعاد صحیح ورق استیل نقش تعیینکنندهای در بهینهسازی هزینهها، کاهش پرت مواد و افزایش کیفیت محصول نهایی دارد.
ویژگیهای کلیدی ورق استیل
پیش از ورود به بحث ابعاد، لازم است ویژگیهای اصلی ورق استیل را بشناسید تا درک بهتری از اهمیت انتخاب صحیح ابعاد داشته باشید:
- مقاومت بالا در برابر خوردگی: مهمترین ویژگی ورق استیل
- استحکام مکانیکی بالا: تحمل فشار و تنشهای مکانیکی
- مقاومت حرارتی: کارایی در دماهای بالا و پایین
- زیبایی سطحی: قابلیت پولیش و ایجاد سطوح براق و زیبا
- بهداشتی بودن: عدم واکنش با مواد غذایی و دارویی
- قابلیت بازیافت: سازگاری با محیطزیست
- عمر طولانی: کاهش هزینههای تعمیر و نگهداری
- قابلیت جوشکاری: امکان اتصال آسان قطعات
مفهوم ابعاد استاندارد ورق استیل
ابعاد ورق استیل شامل چه پارامترهایی است؟
وقتی از ابعاد ورق استیل صحبت میکنیم، سه پارامتر اصلی مد نظر است:
- عرض ورق (Width): فاصلهی لبه تا لبهی ورق در جهت عرضی، معمولاً بر حسب میلیمتر بیان میشود.
- طول ورق (Length): فاصلهی ابتدا تا انتهای ورق در جهت طولی، بر حسب میلیمتر یا متر.
- ضخامت ورق (Thickness): فاصله بین دو سطح رویی و زیری ورق، بر حسب میلیمتر.
در کنار این سه پارامتر، وزن ورق نیز عامل مهمی در تجارت و خرید و فروش است که مستقیماً از ابعاد و چگالی آلیاژ محاسبه میشود.
چرا استاندارد بودن ابعاد مهم است؟
استاندارد بودن ابعاد ورق استیل به دلایل متعددی اهمیت حیاتی دارد:
از نظر فنی و مهندسی:
- تسهیل طراحی و محاسبات مهندسی
- یکنواختی و تکرارپذیری در تولید
- سازگاری با ماشینآلات برش و شکلدهی
- رعایت تلرانسهای مورد نیاز
از نظر اقتصادی:
- کاهش پرت و دورریز مواد
- تسهیل برنامهریزی تولید
- بهینهسازی حمل و نقل و انبارداری
- قابلیت مقایسه قیمت بین تأمینکنندگان مختلف
از نظر تجاری:
- استانداردسازی در بازار داخلی و بینالمللی
- تسهیل صادرات و واردات
- شفافیت در معاملات
- کاهش اختلافات بین خریدار و فروشنده
استانداردهای بینالمللی تعیینکننده ابعاد ورق استیل
چندین استاندارد بینالمللی معتبر، ابعاد و تلرانسهای ورق استیل را تعیین میکنند:
ASTM (American Society for Testing and Materials):
- ASTM A240: مشخصات ورق استیل آستنیتی
- ASTM A480: تلرانسهای ابعادی ورق استیل
EN (European Norm):
- EN 10088: فولادهای ضدزنگ
- EN 10029: تلرانسهای ابعادی ورقهای نورد گرم
- EN 10051: تلرانسهای ابعادی ورقهای نورد سرد
JIS (Japanese Industrial Standards):
- JIS G4304: ورقهای نورد گرم استنلس استیل
- JIS G4305: ورقهای نورد سرد استنلس استیل
ISIRI (استاندارد ملی ایران):
- استانداردهای ملی ایران نیز بر اساس استانداردهای بینالمللی تدوین شده و در تجارت داخلی مورد استفاده قرار میگیرد.
DIN (Deutsches Institut für Normung):
- DIN 17440 و DIN 17441 برای ورقهای استنلس استیل آلمانی
ابعاد استاندارد ورق استیل در بازار ایران: جدول کامل
ابعاد رایج ورق استیل در بازار ایران
در بازار ایران، ورقهای استیل در ابعاد مشخص و استانداردی عرضه میشوند. این ابعاد بر اساس استانداردهای بینالمللی و نیاز بازار داخلی شکل گرفتهاند. آهن نوا به عنوان یکی از تأمینکنندگان معتبر ورق استیل در ایران، تمامی ابعاد استاندارد را در انبار خود موجود دارد.
رایجترین ابعاد ورق استیل در بازار ایران عبارتاند از:
ابعاد استاندارد عرض × طول (میلیمتر):
| ردیف | عرض (mm) | طول (mm) | ابعاد رایج بازار | کاربرد عمده |
|---|---|---|---|---|
| 1 | 1000 | 2000 | 1×2 متر | صنایع غذایی، دکوراسیون |
| 2 | 1220 | 2440 | 1.22×2.44 متر | صنعتی، ساختمانی |
| 3 | 1250 | 2500 | 1.25×2.5 متر | عمومی، پتروشیمی |
| 4 | 1500 | 3000 | 1.5×3 متر | صنایع سنگین، مخزنسازی |
| 5 | 1500 | 6000 | 1.5×6 متر | پروژههای بزرگ |
| 6 | 2000 | 6000 | 2×6 متر | صنایع کشتیسازی |
| 7 | 1000 | کلاف | رول ۱ متری | تولید انبوه |
| 8 | 1250 | کلاف | رول 1.25 متری | تولید انبوه |
| 9 | 1500 | کلاف | رول 1.5 متری | تولید انبوه |
ضخامتهای استاندارد ورق استیل
ضخامت ورق استیل یکی از مهمترین پارامترها در انتخاب و خرید است. در بازار ایران، ضخامتهای زیر به صورت استاندارد عرضه میشوند:
ورق استیل نورد سرد (Cold Rolled):
| ردیف | ضخامت (mm) | نوع | کاربرد اصلی |
|---|---|---|---|
| 1 | 0.3 | فوق نازک | الکترونیک، فیلتر |
| 2 | 0.4 | نازک | قالبسازی، لوازم خانگی |
| 3 | 0.5 | نازک | ظروف، دکوراسیون |
| 4 | 0.6 | نازک | آشپزخانه صنعتی |
| 5 | 0.7 | نازک | سینک، ظروف |
| 6 | 0.8 | نازک | لوازم خانگی، تابلو |
| 7 | 1.0 | متوسط | آسانسور، کابینت |
| 8 | 1.2 | متوسط | تجهیزات غذایی |
| 9 | 1.5 | متوسط | مخازن کوچک |
| 10 | 2.0 | متوسط | صنعتی عمومی |
| 11 | 2.5 | نسبتاً ضخیم | سازهها |
| 12 | 3.0 | نسبتاً ضخیم | مخزنسازی |
ورق استیل نورد گرم (Hot Rolled):
| ردیف | ضخامت (mm) | نوع | کاربرد اصلی |
|---|---|---|---|
| 1 | 3.0 | متوسط | مخازن، سازه |
| 2 | 4.0 | متوسط | مخازن تحت فشار |
| 3 | 5.0 | ضخیم | سازههای صنعتی |
| 4 | 6.0 | ضخیم | پتروشیمی |
| 5 | 8.0 | ضخیم | مخازن بزرگ |
| 6 | 10.0 | فوق ضخیم | صنایع سنگین |
| 7 | 12.0 | فوق ضخیم | کشتیسازی |
| 8 | 15.0 | فوق ضخیم | سکوهای نفتی |
| 9 | 20.0 | فوق ضخیم | صنایع خاص |
| 10 | 25.0 | فوق ضخیم | کاربردهای ویژه |
| 11 | 30.0 | فوق ضخیم | کاربردهای ویژه |
| 12 | 40.0 | اسلب | صنایع فوق سنگین |
| 13 | 50.0 | اسلب | صنایع فوق سنگین |
جدول جامع ابعاد و ضخامت ورق استیل ۳۰۴ در بازار ایران
ورق استیل ۳۰۴ (SS304) پرمصرفترین گرید استنلس استیل در ایران است. جدول زیر، ابعاد و ضخامتهای موجود این گرید را نشان میدهد:
| ضخامت (mm) | ابعاد 1×2 متر | ابعاد 1.22×2.44 متر | ابعاد 1.25×2.5 متر | ابعاد 1.5×3 متر | رول |
|---|---|---|---|---|---|
| 0.3 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 0.4 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 0.5 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 0.6 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 0.7 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 0.8 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 1.0 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 1.2 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 1.5 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 2.0 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 2.5 | ✓ | ✗ | ✓ | ✓ | ✓ |
| 3.0 | ✓ | ✗ | ✓ | ✓ | ✓ |
| 4.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 5.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 6.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 8.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 10.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 12.0 | ✗ | ✗ | ✗ | ✓ | ✗ |
| 15.0 | ✗ | ✗ | ✗ | ✓ | ✗ |
| 20.0 | ✗ | ✗ | ✗ | ✓ | ✗ |
جدول ابعاد و ضخامت ورق استیل ۳۱۶ در بازار ایران
ورق استیل ۳۱۶ (SS316) به دلیل مقاومت بالاتر در برابر خوردگی، در صنایع شیمیایی و دریایی کاربرد بیشتری دارد:
| ضخامت (mm) | ابعاد 1×2 متر | ابعاد 1.25×2.5 متر | ابعاد 1.5×3 متر | ابعاد 1.5×6 متر | رول |
|---|---|---|---|---|---|
| 0.5 | ✓ | ✓ | ✗ | ✗ | ✓ |
| 0.7 | ✓ | ✓ | ✗ | ✗ | ✓ |
| 0.8 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 1.0 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 1.2 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 1.5 | ✓ | ✓ | ✓ | ✗ | ✓ |
| 2.0 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 3.0 | ✓ | ✓ | ✓ | ✓ | ✓ |
| 4.0 | ✗ | ✓ | ✓ | ✓ | ✗ |
| 5.0 | ✗ | ✓ | ✓ | ✓ | ✗ |
| 6.0 | ✗ | ✓ | ✓ | ✓ | ✗ |
| 8.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 10.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 15.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 20.0 | ✗ | ✗ | ✓ | ✓ | ✗ |
| 25.0 | ✗ | ✗ | ✗ | ✓ | ✗ |
تفاوت ابعاد ورق استیل نورد سرد و نورد گرم
ورق استیل نورد سرد (Cold Rolled) و ابعاد آن
ورق استیل نورد سرد در دمای اتاق یا نزدیک به آن تولید میشود. این فرآیند ویژگیهای خاصی به ورق میبخشد:
ویژگیهای ورق نورد سرد:
- سطح صافتر و براقتر
- تلرانس ابعادی دقیقتر
- ضخامت یکنواختتر
- استحکام تسلیم بالاتر
- لبههای تمیزتر
ابعاد رایج ورق استیل نورد سرد در ایران:
- ضخامت: ۰.۳ تا ۳ میلیمتر (در برخی موارد تا ۶ میلیمتر)
- عرض: ۱۰۰۰، ۱۲۲۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- طول: ۲۰۰۰، ۲۴۴۰، ۲۵۰۰، ۳۰۰۰ میلیمتر
- رول (کلاف): عرض ۱۰۰۰ تا ۱۵۰۰ میلیمتر
تلرانس ابعادی ورق نورد سرد:
- تلرانس ضخامت: ±۰.۰۵ تا ±۰.۱۵ میلیمتر (بسته به ضخامت)
- تلرانس عرض: ±۱ تا ±۳ میلیمتر
- تلرانس طول: ±۲ تا ±۵ میلیمتر
ورق استیل نورد گرم (Hot Rolled) و ابعاد آن
ورق استیل نورد گرم در دمای بالا (معمولاً بالای ۱۰۰۰ درجه سانتیگراد) تولید میشود:
ویژگیهای ورق نورد گرم:
- سطح ناصافتر (اکسید سطحی)
- تلرانس ابعادی بازتر
- انعطافپذیری بیشتر
- مناسب برای ضخامتهای بالا
- قیمت پایینتر نسبت به نورد سرد
ابعاد رایج ورق استیل نورد گرم در ایران:
- ضخامت: ۳ تا ۱۰۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰، ۲۰۰۰ میلیمتر
- طول: ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
- رول (کلاف): عرض ۱۰۰۰ تا ۲۰۰۰ میلیمتر (فقط ضخامتهای پایین)
تلرانس ابعادی ورق نورد گرم:
- تلرانس ضخامت: ±۰.۲ تا ±۱.۰ میلیمتر
- تلرانس عرض: ±۳ تا ±۱۰ میلیمتر
- تلرانس طول: ±۵ تا ±۱۵ میلیمتر

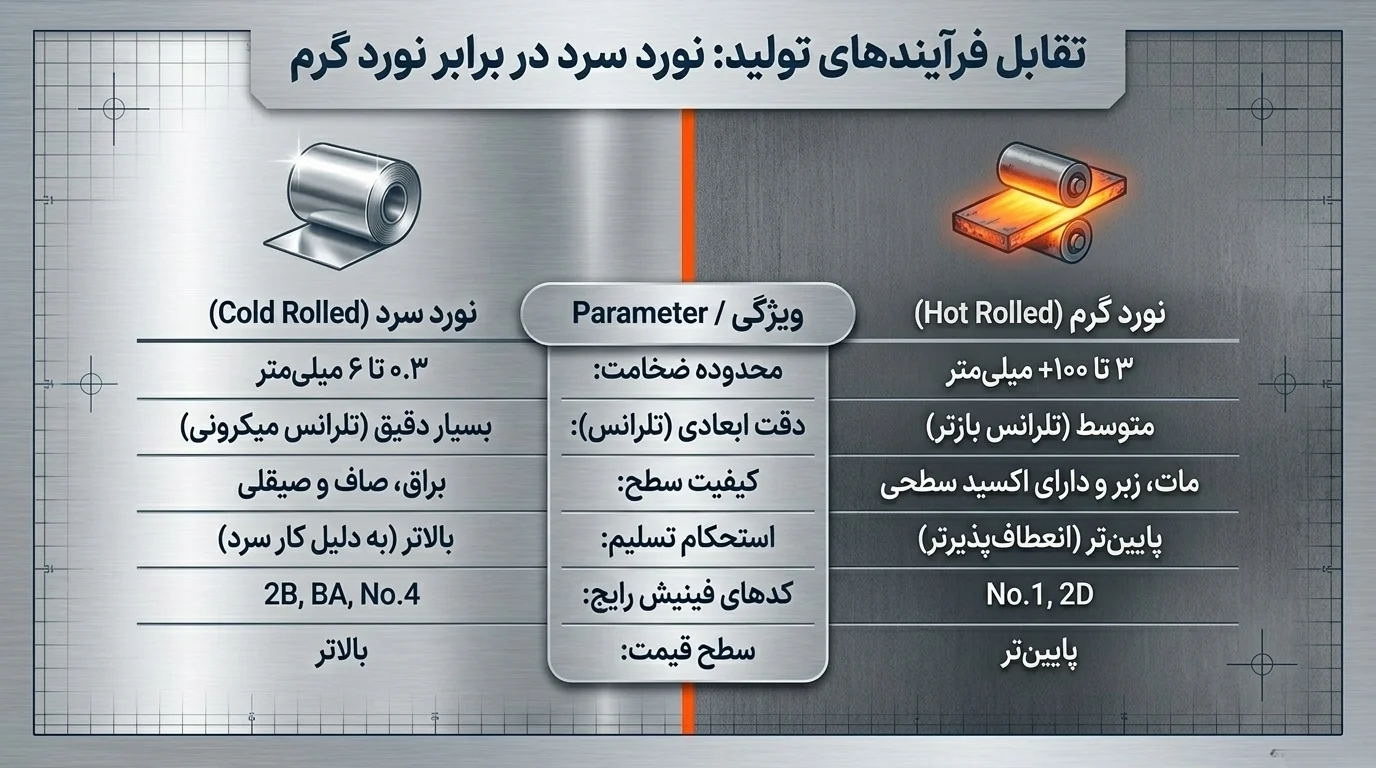

مقایسه جامع ابعاد ورق استیل نورد سرد و نورد گرم
| پارامتر | نورد سرد | نورد گرم |
|---|---|---|
| محدوده ضخامت | 0.3 تا 6 mm | 3 تا 100+ mm |
| عرض رایج | 1000-1500 mm | 1000-2000 mm |
| طول رایج | 2000-3000 mm | 2500-6000 mm |
| دقت ابعادی | بسیار بالا | متوسط |
| کیفیت سطح | براق، صاف | مات، اکسیدی |
| استحکام | بالاتر | پایینتر |
| قیمت | بالاتر | پایینتر |
| فینیش سطحی | 2B, BA, No.4 | No.1, 2D |

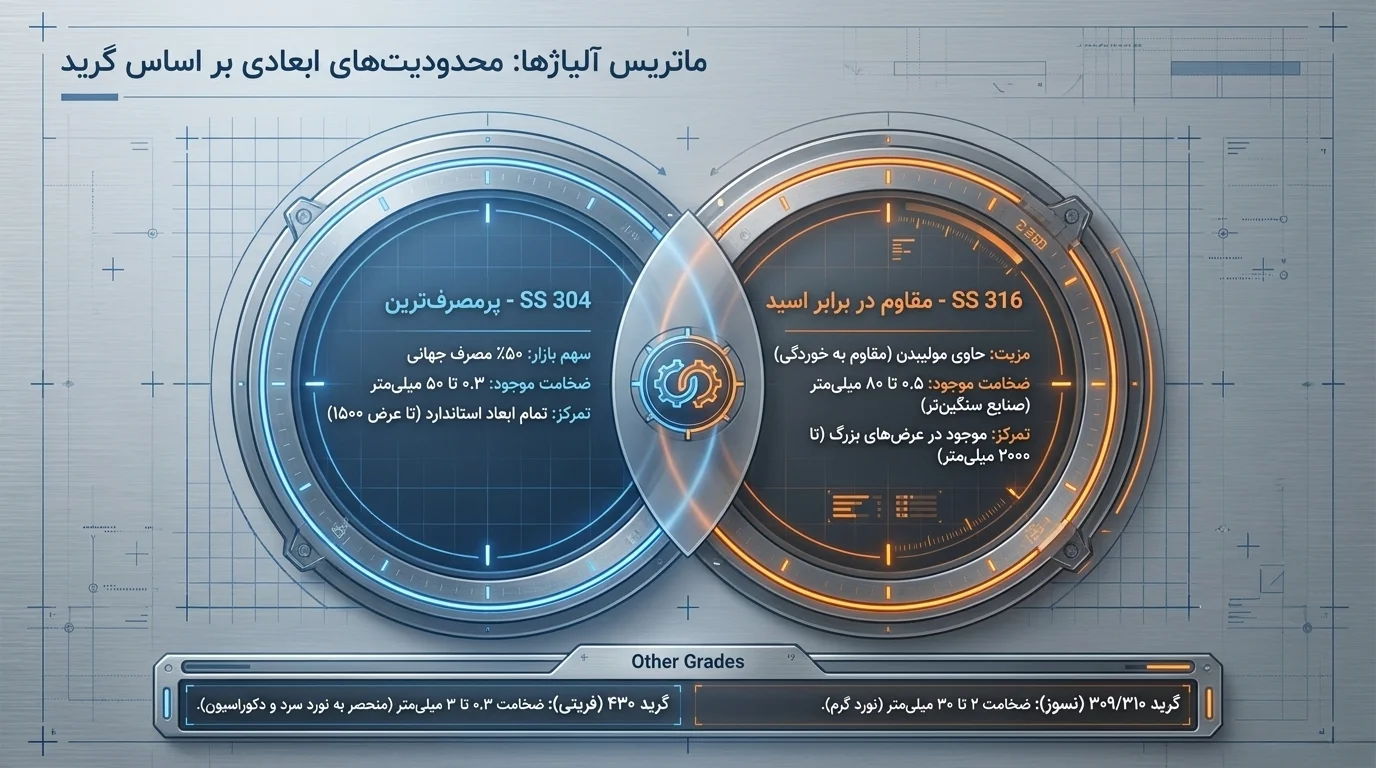

ابعاد ورق استیل بر اساس گریدهای مختلف
ابعاد ورق استیل ۳۰۴ (SS304)
ورق استیل ۳۰۴ رایجترین گرید استنلس استیل آستنیتی است و حدود ۵۰ درصد تولید جهانی استنلس استیل را به خود اختصاص میدهد.
ترکیب شیمیایی:
- کروم: ۱۸-۲۰%
- نیکل: ۸-۱۰.۵%
- کربن: حداکثر ۰.۰۸%
ابعاد موجود در بازار ایران:
- ضخامت: ۰.۳ تا ۵۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۲۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- طول: ۲۰۰۰، ۲۴۴۰، ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
- رول: عرض ۱۰۰۰ تا ۱۵۰۰ میلیمتر
پرمصرفترین ابعاد ورق استیل ۳۰۴:
- ۱۰۰۰×۲۰۰۰ با ضخامت ۰.۵ تا ۲ میلیمتر (دکوراسیون و آشپزخانه)
- ۱۲۵۰×۲۵۰۰ با ضخامت ۱ تا ۶ میلیمتر (صنعتی)
- ۱۵۰۰×۳۰۰۰ با ضخامت ۳ تا ۲۰ میلیمتر (مخزنسازی)
ابعاد ورق استیل ۳۰۴L (SS304L)
ورق استیل ۳۰۴L نسخه کمکربن گرید ۳۰۴ است و جوشکاری بهتری دارد.
ترکیب شیمیایی:
- کروم: ۱۸-۲۰%
- نیکل: ۸-۱۲%
- کربن: حداکثر ۰.۰۳%
ابعاد موجود:
- ضخامت: ۰.۵ تا ۵۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- طول: ۲۰۰۰، ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
ابعاد ورق استیل ۳۱۶ (SS316)
ورق استیل ۳۱۶ به دلیل وجود مولیبدن، مقاومت خوردگی بهتری نسبت به ۳۰۴ دارد.
ترکیب شیمیایی:
- کروم: ۱۶-۱۸%
- نیکل: ۱۰-۱۴%
- مولیبدن: ۲-۳%
- کربن: حداکثر ۰.۰۸%
ابعاد موجود در بازار ایران:
- ضخامت: ۰.۵ تا ۸۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰، ۲۰۰۰ میلیمتر
- طول: ۲۰۰۰، ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
ابعاد ورق استیل ۳۱۶L (SS316L)
نسخه کمکربن گرید ۳۱۶ که بیشتر در صنایع پتروشیمی و دارویی مصرف میشود.
ابعاد موجود:
- ضخامت: ۰.۵ تا ۶۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- طول: ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
ابعاد ورق استیل ۳۲۱ (SS321)
ورق استیل ۳۲۱ حاوی تیتانیوم است و مقاومت حرارتی بالاتری دارد.
ابعاد موجود در بازار ایران:
- ضخامت: ۱ تا ۵۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- طول: ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
ابعاد ورق استیل ۴۳۰ (SS430)
ورق استیل ۴۳۰ یک گرید فریتی است و قیمت پایینتری نسبت به گریدهای آستنیتی دارد.
ترکیب شیمیایی:
- کروم: ۱۶-۱۸%
- نیکل: ندارد (یا بسیار کم)
- کربن: حداکثر ۰.۱۲%
ابعاد موجود:
- ضخامت: ۰.۳ تا ۳ میلیمتر (عمدتاً نورد سرد)
- عرض: ۱۰۰۰، ۱۲۲۰، ۱۲۵۰ میلیمتر
- طول: ۲۰۰۰، ۲۴۴۰، ۲۵۰۰ میلیمتر
نکته مهم: گرید ۴۳۰ معمولاً در ضخامتهای بالا تولید نمیشود و بیشتر در کاربردهای دکوراتیو و لوازم خانگی استفاده میشود.
ابعاد ورق استیل ۳۰۹ و ورق استیل ۳۱۰ (SS309/SS310)
این گریدها برای کاربردهای دما بالا (مقاوم حرارتی) طراحی شدهاند.
ابعاد موجود:
- ضخامت: ۲ تا ۳۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- طول: ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
ابعاد ورق استیل دوپلکس (Duplex SS)
ورقهای دوپلکس مانند ۲۲۰۵ (UNS S31803) ترکیبی از خواص آستنیتی و فریتی دارند.
ابعاد موجود:
- ضخامت: ۲ تا ۶۰ میلیمتر
- عرض: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰، ۲۰۰۰ میلیمتر
- طول: ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر

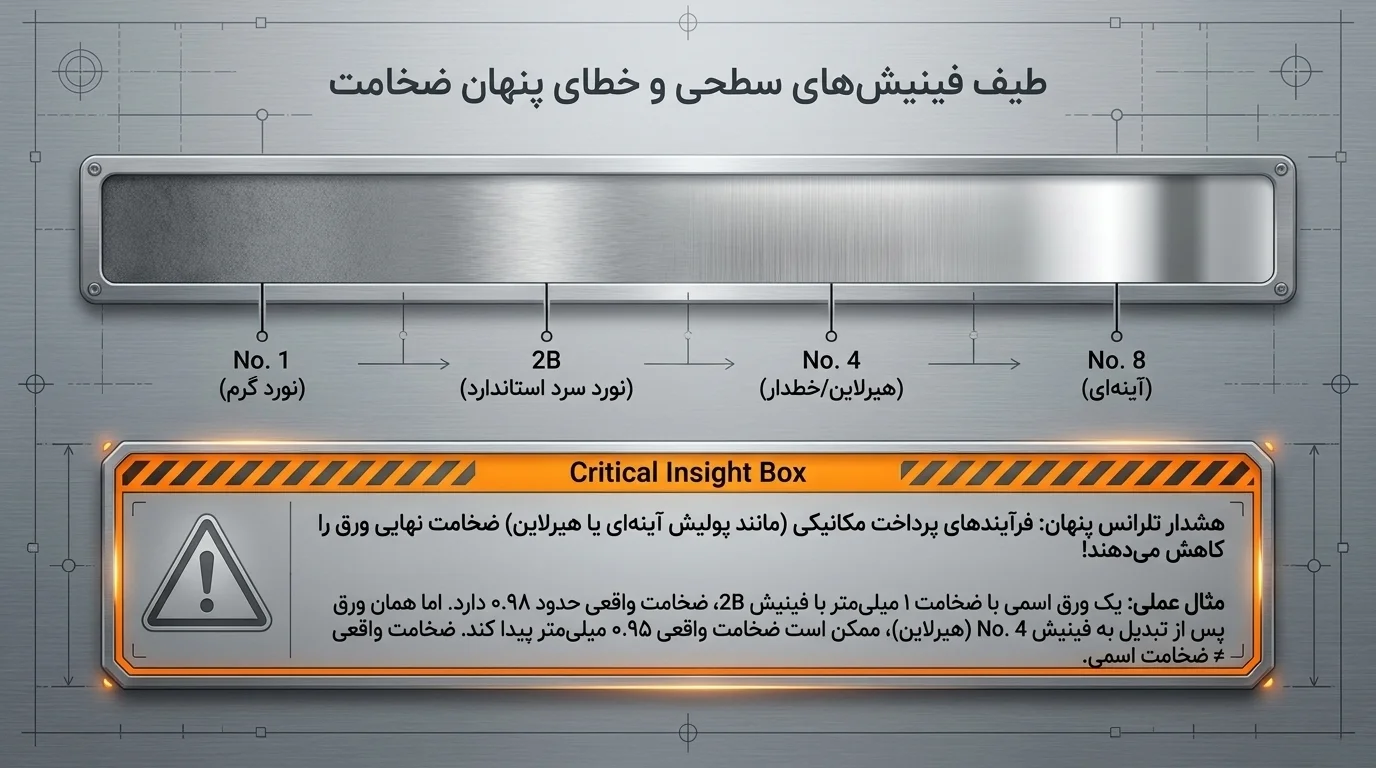

انواع فینیش سطحی ورق استیل و تأثیر آن بر ابعاد
فینیشهای رایج ورق استیل
فینیش سطحی ورق استیل نهتنها بر ظاهر، بلکه بر تلرانس ابعادی و ضخامت نهایی نیز تأثیرگذار است:
No.1 (نورد گرم، اسیدشویی):
- سطح مات و نسبتاً ناصاف
- ضخامتهای ۳ میلیمتر به بالا
- ابعاد رایج: ۱۲۵۰×۲۵۰۰ و ۱۵۰۰×۳۰۰۰ و ۱۵۰۰×۶۰۰۰
2B (نورد سرد، آنیل، اسیدشویی):
- سطح صاف و نیمهبراق
- محبوبترین فینیش در بازار ایران
- ضخامت: ۰.۳ تا ۶ میلیمتر
- ابعاد رایج: ۱۰۰۰×۲۰۰۰، ۱۲۲۰×۲۴۴۰، ۱۲۵۰×۲۵۰۰
2D (نورد سرد، آنیل):
- سطح مات و یکنواخت
- ضخامت: ۰.۵ تا ۴ میلیمتر
BA (Bright Annealed):
- سطح بسیار براق (آینهای تا حدی)
- ضخامت: ۰.۳ تا ۲ میلیمتر
- ابعاد رایج: ۱۰۰۰×۲۰۰۰، ۱۲۲۰×۲۴۴۰
No.3 (خطدار درشت):
- سطح ساتن با خطوط درشت
- ضخامت: ۰.۵ تا ۳ میلیمتر
No.4 (هیرلاین / Hairline):
- سطح ساتن با خطوط ظریف
- رایجترین فینیش دکوراتیو
- ضخامت: ۰.۴ تا ۳ میلیمتر
- ابعاد رایج: ۱۰۰۰×۲۰۰۰، ۱۲۲۰×۲۴۴۰
No.8 (Mirror / آینهای):
- سطح کاملاً آینهای و بازتابدهنده
- ضخامت: ۰.۴ تا ۳ میلیمتر
- ابعاد رایج: ۱۰۰۰×۲۰۰۰، ۱۲۲۰×۲۴۴۰
تأثیر فینیش بر تلرانس ضخامت
فرآیندهای تکمیلی مانند پولیش و سنگزنی میتوانند ضخامت نهایی ورق را تغییر دهند. به عنوان مثال:
- ورق با ضخامت اسمی ۱ میلیمتر و فینیش 2B ممکن است ضخامت واقعی ۰.۹۸ تا ۱.۰۲ میلیمتر داشته باشد.
- همان ورق با فینیش No.4 (هیرلاین) ممکن است ضخامت ۰.۹۵ تا ۱.۰۰ میلیمتر داشته باشد.
- ورق آینهای (No.8) ممکن است تا ۰.۱ میلیمتر کمتر از ضخامت اسمی باشد.
این موضوع در پروژههایی که دقت ضخامت اهمیت بالایی دارد، باید حتماً مورد توجه قرار گیرد.
ابعاد ورق استیل بر اساس فرم عرضه
ورق استیل شیت (Sheet)
شیت ورق استیل، ورقهایی هستند که به صورت برشخورده و تخت عرضه میشوند.
مشخصات شیت ورق استیل:
- ضخامت: ۰.۳ تا ۳ میلیمتر
- عرض استاندارد: ۱۰۰۰، ۱۲۲۰، ۱۲۵۰ میلیمتر
- طول استاندارد: ۲۰۰۰، ۲۴۴۰، ۲۵۰۰ میلیمتر
- بستهبندی: پالت چوبی با محافظ نایلون
مزایای خرید شیت:
- حمل و نقل آسانتر
- مناسب مصارف کم حجم
- بدون نیاز به دستگاه برش رول
- کنترل کیفی آسانتر
ورق استیل پلیت (Plate)
پلیت ورق استیل، ورقهای ضخیمتری هستند که معمولاً به صورت نورد گرم تولید میشوند.
مشخصات پلیت ورق استیل:
- ضخامت: ۳ میلیمتر به بالا (معمولاً ۴ تا ۱۰۰ میلیمتر)
- عرض استاندارد: ۱۰۰۰، ۱۲۵۰، ۱۵۰۰، ۲۰۰۰ میلیمتر
- طول استاندارد: ۲۵۰۰، ۳۰۰۰، ۶۰۰۰ میلیمتر
- طولهای سفارشی: تا ۱۲۰۰۰ میلیمتر
مزایای خرید پلیت:
- مناسب مخزنسازی و سازههای صنعتی
- امکان سفارش ابعاد خاص
- مقاومت مکانیکی بالا
ورق استیل رول (Coil/کلاف)
رول ورق استیل، ورق پیوستهای است که به صورت کلاف عرضه میشود.
مشخصات رول ورق استیل:
- ضخامت: ۰.۳ تا ۱۶ میلیمتر (نورد سرد تا ۶ میلیمتر)
- عرض استاندارد: ۱۰۰۰، ۱۲۲۰، ۱۲۵۰، ۱۵۰۰ میلیمتر
- وزن هر رول: ۲ تا ۱۰ تن (بسته به ضخامت و عرض)
- قطر داخلی رول: ۵۰۰ یا ۶۱۰ میلیمتر
مزایای خرید رول:
- مناسب تولید انبوه
- قیمت پایینتر نسبت به شیت (به ازای هر کیلوگرم)
- کاهش پرت مواد
- امکان برش به ابعاد دلخواه
- مناسب خطوط تولید اتوماتیک
معایب خرید رول:
- نیاز به دستگاه آنکویلر و برش
- حداقل سفارش بالاتر
- هزینه حمل و نقل بیشتر
ورق استیل اسلیت (Slit/نواری)
ورق اسلیت، نوارهایی هستند که از رولهای پهنتر برش طولی خوردهاند.
مشخصات ورق اسلیت استیل:
- ضخامت: ۰.۳ تا ۳ میلیمتر
- عرض: ۱۰ تا ۶۰۰ میلیمتر (بسته به سفارش)
- طول: کلاف (رول)
کاربردهای اسلیت:
- تولید لوله و پروفیل استیل
- تولید لوازم خانگی
- صنایع الکترونیک
- تولید تسمه و بست
فرمول محاسبه وزن ورق استیل بر اساس ابعاد
فرمول استاندارد وزن ورق استیل
یکی از مهمترین اطلاعاتی که خریداران ورق استیل نیاز دارند، وزن ورق بر اساس ابعاد آن است. فرمول محاسبه وزن ورق استیل به شرح زیر است:
وزن (کیلوگرم) = طول (متر) × عرض (متر) × ضخامت (میلیمتر) × چگالی (کیلوگرم بر مترمکعب / ۱۰۰۰)
چگالی گریدهای مختلف استنلس استیل:
| گرید | چگالی (g/cm³) | چگالی (kg/m³) |
|---|---|---|
| 304 | 7.93 | 7930 |
| 304L | 7.93 | 7930 |
| 316 | 7.98 | 7980 |
| 316L | 7.98 | 7980 |
| 321 | 7.92 | 7920 |
| 430 | 7.70 | 7700 |
| 310 | 7.98 | 7980 |
| 2205 | 7.82 | 7820 |
برای سادهسازی: در عمل، بسیاری از فعالان بازار از ضریب ۷.۹۳ (برای گرید ۳۰۴) یا ۸ (به صورت تقریبی) استفاده میکنند.
مثالهای عملی محاسبه وزن ورق استیل
مثال ۱: وزن یک ورق استیل ۳۰۴ با ابعاد ۱۰۰۰×۲۰۰۰ و ضخامت ۱ میلیمتر:
- وزن = ۲ × ۱ × ۱ × ۷.۹۳ = ۱۵.۸۶ کیلوگرم
مثال ۲: وزن یک ورق استیل ۳۱۶ با ابعاد ۱۲۵۰×۲۵۰۰ و ضخامت ۳ میلیمتر:
- وزن = ۲.۵ × ۱.۲۵ × ۳ × ۷.۹۸ = ۷۴.۸۱ کیلوگرم
مثال ۳: وزن یک ورق استیل ۳۰۴ با ابعاد ۱۵۰۰×۳۰۰۰ و ضخامت ۶ میلیمتر:
- وزن = ۳ × ۱.۵ × ۶ × ۷.۹۳ = ۲۱۴.۱۱ کیلوگرم
مثال ۴: وزن یک ورق استیل ۳۰۴ با ابعاد ۱۵۰۰×۶۰۰۰ و ضخامت ۱۰ میلیمتر:
- وزن = ۶ × ۱.۵ × ۱۰ × ۷.۹۳ = ۷۱۳.۷ کیلوگرم
جدول وزن ورقهای استیل پرمصرف
| ابعاد (mm) | ضخامت (mm) | گرید | وزن تقریبی (kg) |
|---|---|---|---|
| 1000×2000 | 0.5 | 304 | 7.93 |
| 1000×2000 | 1.0 | 304 | 15.86 |
| 1000×2000 | 1.5 | 304 | 23.79 |
| 1000×2000 | 2.0 | 304 | 31.72 |
| 1220×2440 | 0.5 | 304 | 11.81 |
| 1220×2440 | 1.0 | 304 | 23.62 |
| 1220×2440 | 1.5 | 304 | 35.43 |
| 1220×2440 | 2.0 | 304 | 47.24 |
| 1250×2500 | 1.0 | 304 | 24.78 |
| 1250×2500 | 2.0 | 304 | 49.56 |
| 1250×2500 | 3.0 | 304 | 74.34 |
| 1250×2500 | 5.0 | 304 | 123.91 |
| 1500×3000 | 2.0 | 304 | 71.37 |
| 1500×3000 | 3.0 | 304 | 107.06 |
| 1500×3000 | 5.0 | 304 | 178.43 |
| 1500×3000 | 8.0 | 304 | 285.48 |
| 1500×3000 | 10.0 | 304 | 356.85 |
| 1500×6000 | 5.0 | 304 | 356.85 |
| 1500×6000 | 10.0 | 304 | 713.70 |
| 1500×6000 | 15.0 | 304 | 1070.55 |
| 1500×6000 | 20.0 | 304 | 1427.40 |

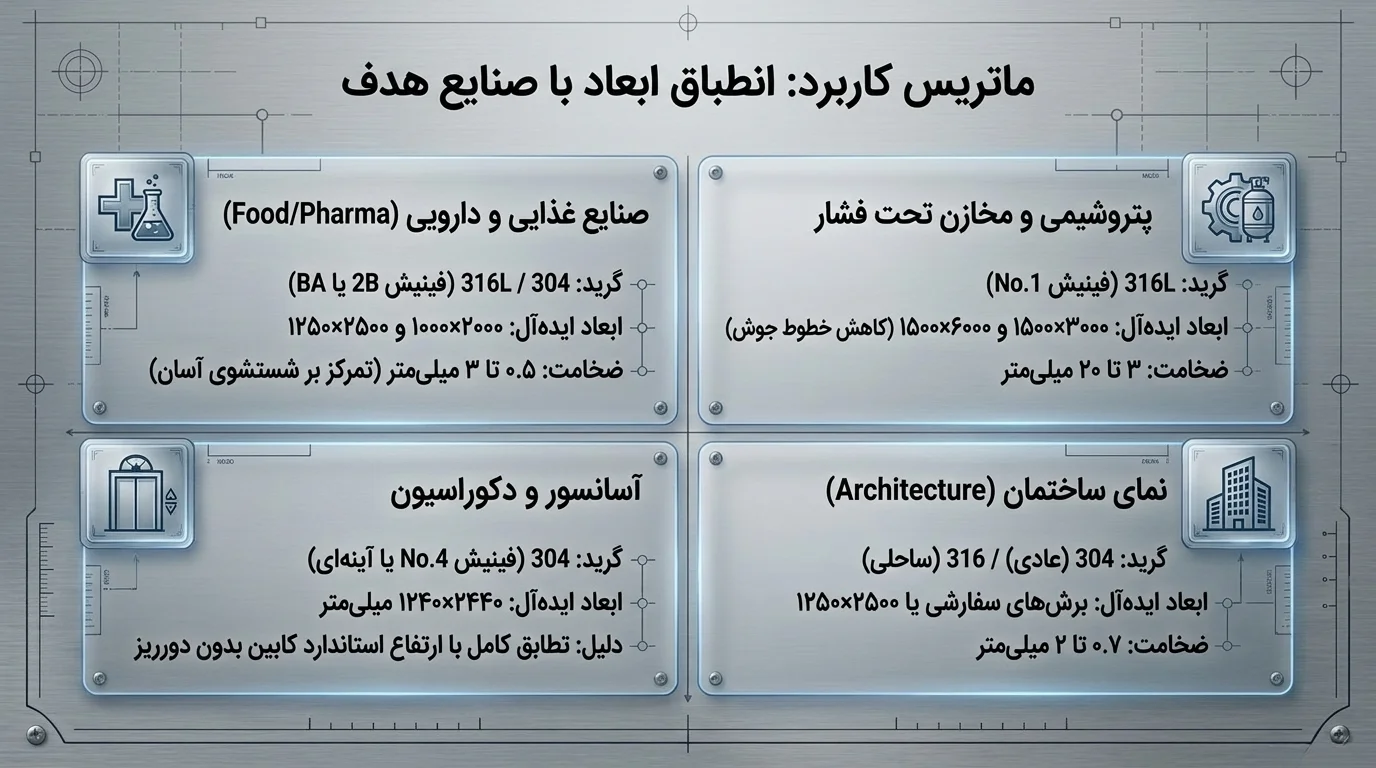

عوامل مؤثر بر انتخاب ابعاد ورق استیل
نوع کاربرد و صنعت مصرفکننده
انتخاب ابعاد ورق استیل در درجه اول به نوع کاربرد و صنعت مصرفکننده بستگی دارد. در زیر، ابعاد پیشنهادی برای صنایع مختلف آورده شده است:
صنایع غذایی و آشامیدنی:
- ورق نورد سرد ۳۰۴/۳۰۴L
- ضخامت: ۰.۵ تا ۳ میلیمتر
- ابعاد: ۱۰۰۰×۲۰۰۰ یا ۱۲۵۰×۲۵۰۰
- فینیش: 2B یا BA
- دلیل: سطح صاف، بهداشتی، سهولت شستوشو
صنعت پتروشیمی:
- ورق ۳۱۶/۳۱۶L نورد گرم
- ضخامت: ۳ تا ۲۰ میلیمتر
- ابعاد: ۱۵۰۰×۳۰۰۰ یا ۱۵۰۰×۶۰۰۰
- فینیش: No.1
- دلیل: مقاومت شیمیایی بالا، استحکام مکانیکی
صنعت ساختمان و دکوراسیون:
- ورق ۳۰۴ یا ۴۳۰ نورد سرد
- ضخامت: ۰.۴ تا ۱.۵ میلیمتر
- ابعاد: ۱۰۰۰×۲۰۰۰ یا ۱۲۲۰×۲۴۴۰
- فینیش: No.4 (هیرلاین)، No.8 (آینهای)، رنگی (PVD)
- دلیل: زیبایی ظاهری، مقاومت در برابر عوامل جوی
صنایع دارویی:
- ورق ۳۱۶L نورد سرد
- ضخامت: ۱ تا ۴ میلیمتر
- ابعاد: ۱۲۵۰×۲۵۰۰
- فینیش: 2B یا الکتروپولیش
- دلیل: عدم واکنش با مواد دارویی، قابلیت استریل
کشتیسازی و صنایع دریایی:
- ورق ۳۱۶/۳۱۶L یا دوپلکس ۲۲۰۵
- ضخامت: ۴ تا ۳۰ میلیمتر
- ابعاد: ۱۵۰۰×۶۰۰۰ یا ۲۰۰۰×۶۰۰۰
- فینیش: No.1
- دلیل: مقاومت در برابر آب شور، استحکام بالا
ملاحظات اقتصادی و بهینهسازی پرت
یکی از مهمترین عوامل در انتخاب ابعاد ورق استیل، بهینهسازی مصرف و کاهش پرت مواد است. این موضوع به ویژه با توجه به قیمت بالای ورق استیل اهمیت ویژهای دارد.
نکات کلیدی برای کاهش پرت:
- نرمافزارهای Nesting: استفاده از نرمافزارهای بهینهسازی برش (Nesting Software) برای چیدمان بهینه قطعات روی ورق
- انتخاب ابعاد متناسب: انتخاب سایز ورقی که کمترین دورریز را ایجاد کند
- سفارش ابعاد سفارشی: در صورت مصرف بالا، سفارش ابعاد غیراستاندارد از کارخانه
- خرید رول: در مصارف بالا، خرید رول و برش به ابعاد دلخواه
- فروش ضایعات: تحویل ضایعات استیل به مراکز بازیافت
مثال عملی: فرض کنید نیاز به ۱۰۰ قطعه دایرهای با قطر ۵۰۰ میلیمتر دارید.
- اگر ورق ۱۰۰۰×۲۰۰۰ بخرید: هر ورق ۸ دایره → ۱۳ ورق لازم → پرت ≈ ۲۱.۵%
- اگر ورق ۱۵۰۰×۳۰۰۰ بخرید: هر ورق ۱۸ دایره → ۶ ورق لازم → پرت ≈ ۲۱.۵%
در هر دو حالت درصد پرت مشابه است، اما خرید ورق بزرگتر معمولاً قیمت کیلویی پایینتری دارد.
محدودیتهای ماشینآلات و فرآیند تولید
ابعاد ورق استیل انتخابی باید با ظرفیت ماشینآلات و فرآیند تولید شما سازگار باشد:
محدودیتهای گیوتین (قیچی):
- حداکثر عرض برش: معمولاً ۲۰۰۰ تا ۳۰۰۰ میلیمتر
- حداکثر ضخامت برش: بسته به نیروی گیوتین (معمولاً ۳ تا ۱۲ میلیمتر)
محدودیتهای برش لیزر:
- حداکثر ابعاد میز: ۱۵۰۰×۳۰۰۰ یا ۲۰۰۰×۶۰۰۰ میلیمتر
- حداکثر ضخامت: ۲۰ تا ۳۰ میلیمتر (لیزر فایبر)
محدودیتهای خمکاری (پرسبِرِیک):
- حداکثر طول خم: ۱۵۰۰ تا ۶۰۰۰ میلیمتر
- حداکثر ضخامت خم: بسته به تناژ پرس
محدودیتهای نورد (رولفرمینگ):
- حداکثر عرض ورق: ۱۰۰۰ تا ۱۵۰۰ میلیمتر
- حداکثر ضخامت: ۳ تا ۶ میلیمتر
شرایط حمل و نقل و انبارداری
ابعاد و وزن ورق استیل مستقیماً بر هزینهها و امکانپذیری حمل و نقل تأثیر میگذارد:
حمل با تریلی:
- حداکثر طول بار: ۱۳.۵ متر
- حداکثر عرض بار: ۲.۵۵ متر
- حداکثر وزن بار: ۲۵ تن
- ورقهای با ابعاد ۱۵۰۰×۶۰۰۰ به راحتی قابل حمل هستند
- ورقهای ۲۰۰۰×۶۰۰۰ نیاز به تریلیهای خاص دارند
حمل با خاور:
- مناسب ورقهای تا ابعاد ۱۵۰۰×۳۰۰۰
- حداکثر وزن: ۸ تا ۱۲ تن
انبارداری:
- ورقهای شیت روی هم چیده میشوند (حداکثر ارتفاع ۱ متر)
- رولها به صورت ایستاده نگهداری میشوند
- محیط انبار باید خشک و دور از رطوبت باشد
تلرانسهای ابعادی ورق استیل
تلرانس ضخامت ورق استیل
تلرانس ضخامت ورق استیل بر اساس استانداردهای ASTM A480 و EN 10029/10051 تعیین میشود:
تلرانس ضخامت ورق نورد سرد (بر اساس ASTM A480):
| ضخامت اسمی (mm) | تلرانس (mm) |
|---|---|
| 0.30 – 0.49 | ±0.04 |
| 0.50 – 0.69 | ±0.05 |
| 0.70 – 0.99 | ±0.06 |
| 1.00 – 1.19 | ±0.07 |
| 1.20 – 1.59 | ±0.08 |
| 1.60 – 1.99 | ±0.10 |
| 2.00 – 2.49 | ±0.12 |
| 2.50 – 3.19 | ±0.14 |
تلرانس ضخامت ورق نورد گرم (بر اساس ASTM A480):
| ضخامت اسمی (mm) | تلرانس (mm) |
|---|---|
| 3.0 – 4.9 | ±0.20 |
| 5.0 – 7.9 | ±0.30 |
| 8.0 – 12.0 | ±0.40 |
| 12.1 – 20.0 | ±0.50 |
| 20.1 – 30.0 | ±0.60 |
| 30.1 – 50.0 | ±0.80 |
تلرانس عرض و طول ورق استیل
تلرانس عرض:
- نورد سرد: ۰ تا +۳ میلیمتر
- نورد گرم: ۰ تا +۱۰ میلیمتر
تلرانس طول:
- نورد سرد: ۰ تا +۵ میلیمتر
- نورد گرم: ۰ تا +۱۵ میلیمتر
تلرانس تخت بودن (Flatness)
تخت بودن ورق استیل بر اساس استاندارد ASTM A480 یا EN 10029 اندازهگیری میشود:
- ورق نورد سرد: حداکثر ۱۵ میلیمتر انحراف در هر متر طول
- ورق نورد گرم: حداکثر ۲۵ میلیمتر انحراف در هر متر طول
اهمیت تلرانس در پروژهها
عدم توجه به تلرانسهای ابعادی میتواند عواقب جدی داشته باشد:
- ناسازگاری قطعات: عدم تطابق ابعادی در مونتاژ
- مشکلات جوشکاری: اختلاف ضخامت در محل اتصال
- عدم انطباق با طراحی: تغییر وزن و حجم نهایی سازه
- مسائل ایمنی: کاهش ضخامت مؤثر در مخازن تحت فشار
توصیه آهن نوا: همیشه قبل از شروع پروژه، تلرانسهای مورد قبول را با تأمینکننده مشخص کنید و ضخامت واقعی ورق را با میکرومتر اندازهگیری نمایید.
ابعاد ورق استیل تولید داخل در مقابل وارداتی
ورق استیل تولید داخل ایران
در سالهای اخیر، تولید ورق استیل در ایران رشد قابلتوجهی داشته است. مهمترین تولیدکنندگان داخلی عبارتاند از:
- فولاد آلیاژی ایران (IASCO)
- شرکتهای خصوصی نوردکار
ابعاد رایج ورق استیل تولید داخل:
- ضخامت: ۰.۳ تا ۳ میلیمتر (عمدتاً نورد سرد)
- عرض: ۱۰۰۰، ۱۲۵۰ میلیمتر
- طول: ۲۰۰۰، ۲۵۰۰ میلیمتر
- گریدها: ۳۰۴، ۴۳۰
مزایا:
- قیمت رقابتیتر
- حمایت از تولید داخلی
- تأمین سریعتر
محدودیتها:
- محدودیت در گریدها (عمدتاً ۳۰۴ و ۴۳۰)
- محدودیت در ضخامتهای بالا
- تنوع فینیش کمتر
ورق استیل وارداتی
بخش عمده ورق استیل مصرفی ایران از کشورهای زیر وارد میشود:
چین:
- بزرگترین تأمینکننده ورق استیل ایران
- تولیدکنندگان معتبر: Tisco, Baosteel, JISCO, Lisco, Posco (چین)
- ابعاد: تمامی ابعاد استاندارد
- مزیت: قیمت مناسب، تنوع بالا
هند:
- تولیدکنندگان: Jindal, Salem Steel
- ابعاد: استاندارد
- مزیت: کیفیت قابل قبول
کره جنوبی:
- تولیدکننده: POSCO
- ابعاد: تمامی ابعاد استاندارد
- مزیت: کیفیت بالا، برند معتبر
ژاپن:
- تولیدکنندگان: Nippon Steel, JFE Steel
- ابعاد: تمامی ابعاد استاندارد
- مزیت: بالاترین کیفیت
تایوان:
- تولیدکننده: Yusco (Walsin Lihwa)
- ابعاد: استاندارد
- مزیت: نسبت کیفیت به قیمت مناسب
اروپا:
- تولیدکنندگان: Acerinox (اسپانیا)، Outokumpu (فنلاند)، Aperam (بلژیک)
- ابعاد: تمامی ابعاد + ابعاد سفارشی
- مزیت: بالاترین کیفیت، سرتیفیکتهای معتبر
مقایسه ابعاد ورق استیل تولید داخل و وارداتی
| پارامتر | تولید داخل | وارداتی (چین) | وارداتی (اروپا) |
|---|---|---|---|
| محدوده ضخامت | 0.3-3 mm | 0.3-100 mm | 0.3-100+ mm |
| عرض رایج | 1000, 1250 mm | 1000-2000 mm | 1000-2000 mm |
| تنوع گرید | محدود (304, 430) | بالا | بسیار بالا |
| تنوع فینیش | محدود | متوسط | بالا |
| کیفیت سطح | متوسط | خوب تا عالی | عالی |
| تلرانس | استاندارد | استاندارد | دقیق |
| قیمت | مناسب | مناسب تا متوسط | بالا |
| زمان تأمین | سریع | 1-3 ماه | 2-4 ماه |
ابعاد ورق استیل در کاربردهای خاص
ابعاد ورق استیل برای مخزنسازی
مخزنسازی یکی از مهمترین حوزههای مصرف ورق استیل است و انتخاب صحیح ابعاد، نقش کلیدی در کیفیت و هزینه نهایی مخزن دارد.
ابعاد توصیهشده برای مخزنسازی:
| حجم مخزن | گرید پیشنهادی | ضخامت | ابعاد ورق پیشنهادی |
|---|---|---|---|
| تا 500 لیتر | 304/304L | 1.5-3 mm | 1250×2500 mm |
| 500-2000 لیتر | 304L/316L | 2-4 mm | 1500×3000 mm |
| 2000-10000 لیتر | 304L/316L | 3-6 mm | 1500×6000 mm |
| 10000-50000 لیتر | 316L | 5-10 mm | 1500×6000 mm |
| بالای 50000 لیتر | 316L/Duplex | 8-20 mm | 2000×6000 mm |
نکات مهم در انتخاب ابعاد ورق برای مخزنسازی:
- طول ورق باید متناسب با محیط بدنه مخزن باشد
- ضخامت باید بر اساس محاسبات ASME یا EN 13445 تعیین شود
- حداقل تعداد درز جوش را در نظر بگیرید
- ابعاد ورق کف مخزن باید از قطر مخزن بزرگتر باشد
هنوز نمیدانید کدام ورق استیل برای مخزن مناسب است؟ این مقاله را بخوانید
ابعاد ورق استیل برای آسانسور و کابین
صنعت آسانسور یکی از مصرفکنندگان عمده ورق استیل دکوراتیو است:
ابعاد پرمصرف:
- فینیش: هیرلاین (No.4)، آینهای (No.8)، رنگی (PVD)
- ضخامت: ۰.۸ تا ۱.۵ میلیمتر
- ابعاد: ۱۲۲۰×۲۴۴۰ میلیمتر (استاندارد کابین آسانسور)
- گرید: ۳۰۴ یا ۴۳۰
دلیل استفاده از ابعاد ۱۲۲۰×۲۴۴۰:
- ارتفاع استاندارد کابین آسانسور حدود ۲۲۰۰ تا ۲۴۰۰ میلیمتر است
- عرض ۱۲۲۰ میلیمتر برای پوشش دیوارههای جانبی مناسب است
- این ابعاد با حداقل دورریز، کابین را پوشش میدهد
ابعاد ورق استیل برای تجهیزات آشپزخانه صنعتی
آشپزخانههای صنعتی، رستورانها و هتلها از ورق استیل ۳۰۴ استفاده میکنند:
ابعاد پرمصرف:
- ضخامت: ۰.۵ تا ۱.۵ میلیمتر
- ابعاد: ۱۰۰۰×۲۰۰۰ و ۱۲۵۰×۲۵۰۰
- فینیش: 2B یا No.4 (ساتن)
- گرید: ۳۰۴ (الزامی)
کاربردها:
- روکش میز کار
- سینکهای صنعتی
- هود آشپزخانه
- قفسهها و شلفها
- بدنه یخچالهای صنعتی
ابعاد ورق استیل برای نمای ساختمان
استفاده از ورق استیل در نمای ساختمانها رو به افزایش است:
ابعاد توصیهشده:
- ضخامت: ۰.۷ تا ۲ میلیمتر
- ابعاد: ۱۰۰۰×۲۰۰۰ یا ۱۲۵۰×۲۵۰۰ (بسته به ارتفاع طبقات)
- فینیش: آینهای، هیرلاین، خراشدار (Vibration)، رنگی (PVD)
- گرید: ۳۰۴ (مناطق عادی)، ۳۱۶ (مناطق ساحلی و مرطوب)
ابعاد ورق استیل برای صنایع شیمیایی و دارویی
صنایع شیمیایی و دارویی بالاترین سطح کیفیت و دقت ابعادی را طلب میکنند:
ابعاد و مشخصات:
- گرید: ۳۱۶L (الزامی در بسیاری از کاربردها)
- ضخامت: ۱.۵ تا ۱۰ میلیمتر
- ابعاد: ۱۲۵۰×۲۵۰۰ و ۱۵۰۰×۳۰۰۰
- فینیش: 2B + الکتروپولیش (سطح با Ra کمتر از ۰.۸ میکرومتر)
- سرتیفیکت: Mill Certificate با تست PMI الزامی
نحوه سفارش ابعاد غیراستاندارد ورق استیل
چه زمانی به ابعاد غیراستاندارد نیاز داریم؟
گاهی ابعاد استاندارد ورق استیل پاسخگوی نیاز پروژه نیست و باید ابعاد سفارشی تهیه شود:
- پروژههای خاص: مخازن بزرگ، سازههای خاص
- کاهش پرت: وقتی ابعاد استاندارد دورریز زیادی ایجاد میکند
- محدودیت فضا: قطعات با ابعاد خاص
- ضخامتهای غیرمعمول: ۰.۳۵، ۰.۹، ۱.۸ میلیمتر و مانند آن
روشهای تأمین ابعاد غیراستاندارد
۱. سفارش مستقیم از کارخانه (Mill Order):
- حداقل سفارش: معمولاً ۵ تا ۲۰ تن
- زمان تولید: ۶ تا ۱۲ هفته
- امکان تعیین عرض، طول و ضخامت دلخواه
- امکان انتخاب فینیش خاص
۲. برش از رول (Coil Cutting):
- خرید رول و برش به ابعاد دلخواه
- زمان سریعتر
- هزینه برش اضافی
۳. برش از ورق استاندارد:
- برش لیزر، واترجت، پلاسما یا گیوتین
- مناسب مصارف کم حجم
- دورریز بالاتر
آهن نوا امکان تأمین ورق استیل با ابعاد سفارشی را از طریق شبکه تأمین گسترده خود فراهم کرده است. مشتریان میتوانند با ارائه مشخصات دقیق، ورق استیل مورد نیاز خود را با ابعاد دلخواه سفارش دهند.
نکات مهم در سفارش ابعاد غیراستاندارد
- مشخصات فنی دقیق: ضخامت، عرض، طول، گرید، فینیش
- تلرانس مورد نیاز: بسیار مهم و باید مشخص شود
- حداقل سفارش: هزینه کمتر با سفارش بیشتر
- زمان تحویل: معمولاً طولانیتر از ابعاد استاندارد
- تست و بازرسی: درخواست Mill Certificate و تستهای لازم
- بستهبندی: اعلام نوع بستهبندی مورد نیاز
نکات کلیدی در خرید ورق استیل با ابعاد استاندارد
بررسی اصالت و کیفیت ورق استیل
قبل از خرید ورق استیل، حتماً موارد زیر را بررسی کنید:
۱. گواهینامه آنالیز کارخانه (Mill Test Certificate – MTC):
- شامل ترکیب شیمیایی، خواص مکانیکی و ابعاد
- شماره Heat (ذوب) باید با ورق مطابقت داشته باشد
- استاندارد تولید باید ذکر شده باشد
۲. تست PMI (Positive Material Identification):
- تأیید ترکیب شیمیایی با دستگاه XRF
- بسیار مهم برای تشخیص گرید واقعی
- جلوگیری از تقلب (مثلاً فروش ۲۰۱ به جای ۳۰۴)
۳. بررسی ابعادی:
- اندازهگیری ضخامت با میکرومتر در چندین نقطه
- اندازهگیری عرض و طول با متر فلزی
- بررسی تخت بودن ورق
۴. بررسی سطحی:
- عدم وجود خوردگی، لکه، خراش عمیق
- یکنواختی فینیش سطحی
- عدم وجود ترک یا لایهلایه شدن
انتخاب تأمینکننده معتبر
انتخاب تأمینکننده معتبر از اهمیت بالایی برخوردار است. مواردی که باید در نظر گرفته شود:
- سابقه و اعتبار: سالها تجربه در بازار ورق استیل
- تنوع محصولات: وجود ابعاد و گریدهای مختلف در انبار
- مشاوره فنی: ارائه راهنمایی تخصصی به مشتریان
- قیمت رقابتی: قیمت منصفانه همراه با کیفیت
- خدمات پس از فروش: پیگیری سفارشات و رسیدگی به مشکلات
- امکان برش و فرآوری: ارائه خدمات برش به ابعاد دلخواه
- تحویل بهموقع: رعایت زمانبندی تحویل
آهن نوا به عنوان یک تأمینکننده و توزیعکننده معتبر ورق استیل در ایران، با ارائه ورقهای استیل با کیفیت بالا در ابعاد استاندارد و سفارشی، همراه با مشاوره فنی رایگان و قیمتهای رقابتی، در خدمت صنایع مختلف کشور است.
مقایسه قیمت بر اساس ابعاد
قیمت ورق استیل بر اساس ابعاد متفاوت است. به طور کلی:
عوامل تأثیرگذار بر قیمت:
- ضخامت: ورقهای بسیار نازک (زیر ۰.۵ میلیمتر) و بسیار ضخیم (بالای ۲۰ میلیمتر) گرانترند
- ابعاد: ابعاد استاندارد ارزانتر از ابعاد سفارشی
- گرید: ۳۱۶ گرانتر از ۳۰۴، و ۳۰۴ گرانتر از ۴۳۰
- فینیش: آینهای گرانتر از هیرلاین، هیرلاین گرانتر از 2B
- مبدأ تولید: اروپایی گرانتر از ژاپنی، ژاپنی گرانتر از چینی
- حجم خرید: خرید عمده ارزانتر
- شکل عرضه: رول معمولاً ارزانتر از شیت
نکته: برای دریافت قیمت بهروز و رقابتی ورق استیل با ابعاد مختلف، با کارشناسان آهن نوا تماس بگیرید.
استانداردهای ملی و بینالمللی مرتبط با ابعاد ورق استیل
استاندارد ASTM
استانداردهای ASTM مهمترین مرجع بینالمللی برای ورق استیل هستند:
ASTM A240/A240M:
- مشخصات فنی ورق و نوار استنلس استیل آستنیتی و فریتی
- شامل ترکیب شیمیایی، خواص مکانیکی و ابعاد مجاز
- پوششدهنده گریدهای ۳۰۴، ۳۱۶، ۳۲۱، ۳۰۹، ۳۱۰، ۴۳۰ و…
ASTM A480/A480M:
- مشخصات تکمیلی تلرانسهای ابعادی
- شامل تلرانس ضخامت، عرض، طول و تخت بودن
- تعریف کلاسهای مختلف تلرانس
استاندارد EN (اروپایی)
EN 10088-1 تا EN 10088-5:
- مشخصات فنی فولادهای ضدزنگ اروپا
- شامل طبقهبندی، ترکیب شیمیایی و خواص مکانیکی
EN 10029:
- تلرانسهای ابعادی ورقهای فولادی نورد گرم با ضخامت ۳ میلیمتر و بالاتر
- تعریف کلاسهای A, B, C, D برای تلرانس ضخامت
EN 10051:
- تلرانسهای ابعادی ورقها و نوارهای نورد گرم و سرد
- شامل عرض، طول، تخت بودن و گونیا بودن
استاندارد JIS (ژاپنی)
JIS G4304 (نورد گرم) و JIS G4305 (نورد سرد):
- مشخصات فنی ورقهای استنلس استیل ژاپنی
- تعریف ابعاد و تلرانسهای مجاز
- کدهای معادل: SUS304, SUS316, SUS430 و…
استاندارد ملی ایران (ISIRI)
استاندارد ملی ایران در زمینه فولادهای ضدزنگ عمدتاً بر اساس استانداردهای بینالمللی تدوین شده:
- ISIRI 3132: فولادهای ضدزنگ آستنیتی
- ISIRI 10720: فولادهای ضدزنگ فریتی و مارتنزیتی
نحوه شناسایی و تشخیص ابعاد ورق استیل
ابزارهای اندازهگیری ابعاد ورق استیل
برای اندازهگیری دقیق ابعاد ورق استیل، از ابزارهای زیر استفاده میشود:
۱. میکرومتر (Micrometer):
- اندازهگیری ضخامت با دقت ۰.۰۱ میلیمتر
- اندازهگیری در حداقل ۵ نقطه مختلف ورق (چهار گوشه و مرکز)
۲. کولیس (Caliper):
- اندازهگیری ضخامت و ابعاد با دقت ۰.۰۵ میلیمتر
- مناسب اندازهگیریهای سریع
۳. متر فلزی (Steel Tape Measure):
- اندازهگیری عرض و طول ورق
- دقت: ±۱ میلیمتر
۴. خطکش فلزی (Straight Edge):
- بررسی تخت بودن ورق
- استفاده همراه با فیلر گیج (Feeler Gauge)
۵. گونیا (Square):
- بررسی عمود بودن لبهها
- مهم برای ورقهای برشخورده
روش صحیح اندازهگیری ضخامت ورق استیل
- ورق را روی سطح صاف و تمیز قرار دهید
- میکرومتر را در نقطه مورد نظر قرار دهید
- با فشار یکنواخت، فک میکرومتر را ببندید
- عدد را بخوانید
- اندازهگیری را در حداقل ۵ نقطه تکرار کنید:
- چهار گوشه (با فاصله حداقل ۲۵ میلیمتر از لبه)
- مرکز ورق
- میانگین و محدوده تغییرات را محاسبه کنید
- با تلرانس استاندارد مقایسه نمایید
روندهای آینده در ابعاد و تولید ورق استیل
تحولات فناوری در تولید ورق استیل
صنعت فولاد ضدزنگ در حال تحول مداوم است و این تحولات بر ابعاد ورقهای تولیدی نیز تأثیر میگذارد:
۱. تولید ورقهای فوق نازک:
- ضخامتهای ۰.۰۵ تا ۰.۲ میلیمتر
- کاربرد در الکترونیک، باتریها و پیلهای سوختی
- نیاز به فناوری نورد پیشرفته
۲. تولید ورقهای فوق پهن:
- عرضهای ۲۵۰۰ تا ۳۰۰۰ میلیمتر
- کاهش تعداد درزهای جوش در پروژههای بزرگ
- نیاز به نوردهای عریضتر
۳. تولید ورقهای آلیاژی جدید:
- گریدهای سوپرآستنیتی (مانند 254SMO)
- سوپردوپلکس (مانند 2507)
- استیل ضد سایش و ضد حرارت
۴. فناوری نورد مداوم بدون انقطاع:
- تولید رولهای بلندتر و یکنواختتر
- کاهش هزینه تولید
- بهبود کیفیت سطحی
تأثیر تحریمها و شرایط اقتصادی بر بازار ورق استیل ایران
شرایط اقتصادی و تحریمها تأثیر قابلتوجهی بر بازار ورق استیل ایران داشتهاند:
تأثیرات اصلی:
- تغییر مبدأ واردات: تمرکز بیشتر بر منابع چینی و هندی
- نوسان قیمت: تأثیر نرخ ارز بر قیمت ورق استیل
- توسعه تولید داخلی: افزایش انگیزه برای تولید داخلی
- تغییر الگوی مصرف: تمایل به ابعاد رایجتر و موجودتر
- محدودیت دسترسی به گریدهای خاص: دشواری تأمین برخی گریدها
توسعه صنعت ورق استیل داخلی
با توجه به سیاستهای اقتصاد مقاومتی و حمایت از تولید داخلی، انتظار میرود در سالهای آینده:
- تنوع ابعادی ورق استیل تولید داخل افزایش یابد
- ضخامتهای بالاتر (نورد گرم) در داخل تولید شود
- گریدهای بیشتری (مانند ۳۱۶ و ۳۲۱) تولید شود
- فینیشهای متنوعتری ارائه شود
- کیفیت سطحی و تلرانس ابعادی بهبود یابد
خدمات آهن نوا در زمینه تأمین ورق استیل
مزایای خرید ورق استیل از آهن نوا
آهن نوا به عنوان یکی از مجموعههای فعال و معتبر در حوزه تأمین و توزیع ورق استیل در ایران، خدمات متنوعی به مشتریان خود ارائه میدهد:
- موجودی انبار: دسترسی به انواع ابعاد استاندارد ورق استیل با گریدهای مختلف
- مشاوره فنی: راهنمایی تخصصی در انتخاب ابعاد، گرید و فینیش مناسب پروژه
- تأمین ابعاد سفارشی: امکان سفارش ابعاد غیراستاندارد با شرایط مناسب
- خدمات برش: برش ورق به ابعاد دلخواه مشتری
- قیمت رقابتی: ارائه قیمتهای منصفانه و شفاف
- تحویل سریع: حمل و نقل به سراسر کشور
- ارائه مدارک: گواهینامه آنالیز کارخانه (MTC) برای تمامی محصولات
- پشتیبانی حرفهای: پاسخگویی به سوالات و نیازهای مشتریان
محصولات ورق استیل موجود در آهن نوا
آهن نوا ورق استیل با مشخصات زیر را در انبار خود موجود دارد:
گریدها: ۳۰۴، ۳۰۴L، ۳۱۶، ۳۱۶L، ۳۲۱، ۳۱۰، ۴۳۰، دوپلکس ۲۲۰۵
ضخامتها: ۰.۳ تا ۱۰۰ میلیمتر
ابعاد: تمامی ابعاد استاندارد + امکان سفارش ابعاد خاص
فینیشها: No.1, 2B, BA, No.4 (هیرلاین), No.8 (آینهای)
فرم عرضه: شیت، پلیت، رول
راهنمای عملی انتخاب ابعاد ورق استیل برای پروژه
گامهای انتخاب ابعاد مناسب
برای انتخاب صحیح ابعاد ورق استیل، مراحل زیر را دنبال کنید:
گام ۱: تعیین کاربرد
- نوع محصول یا سازهای که قرار است ساخته شود چیست؟
- شرایط محیطی (دما، رطوبت، مواد شیمیایی) چگونه است؟
گام ۲: انتخاب گرید
- بر اساس کاربرد، گرید مناسب را انتخاب کنید
- مشاوره با متخصصان (مانند کارشناسان آهن نوا) توصیه میشود
گام ۳: تعیین ضخامت
- بر اساس محاسبات مهندسی (تنش، فشار، وزن)
- رعایت استانداردهای طراحی (ASME, EN, API)
- در نظر گرفتن ضریب اطمینان
گام ۴: تعیین ابعاد (عرض × طول)
- بررسی ابعاد قطعات نهایی
- بهینهسازی چیدمان (Nesting) برای کاهش پرت
- در نظر گرفتن محدودیت ماشینآلات
گام ۵: انتخاب فینیش سطحی
- بر اساس کاربرد و ظاهر مورد نظر
- تأثیر فینیش بر ضخامت نهایی
گام ۶: تعیین تلرانس
- مشخص کردن تلرانس ضخامت، عرض و طول مورد قبول
- اعلام به تأمینکننده
گام ۷: تعیین حجم سفارش
- محاسبه تعداد ورق مورد نیاز (با احتساب پرت)
- بررسی اقتصادی خرید شیت در مقابل رول
گام ۸: انتخاب تأمینکننده
- بررسی اعتبار و سابقه
- مقایسه قیمت و شرایط
- درخواست مدارک کیفی
اشتباهات رایج در انتخاب ابعاد ورق استیل
از اشتباهات زیر در هنگام انتخاب ابعاد ورق استیل اجتناب کنید:
۱. عدم توجه به پرت مواد:
- انتخاب ابعادی که دورریز زیادی ایجاد میکند
- راهحل: استفاده از نرمافزار Nesting قبل از سفارش
۲. عدم بررسی ضخامت واقعی:
- اعتماد صرف به ضخامت اسمی بدون اندازهگیری
- راهحل: همیشه ضخامت واقعی را با میکرومتر چک کنید
۳. اشتباه در انتخاب گرید:
- استفاده از گرید ۳۰۴ به جای ۳۱۶ در محیطهای خورنده
- استفاده از گرید ۲۰۱ (بدون آگاهی) به جای ۳۰۴
- راهحل: تست PMI و بررسی MTC
۴. عدم توجه به جهت نورد:
- در برخی کاربردها جهت نورد اهمیت دارد (مثلاً خمکاری)
- راهحل: مشخص کردن جهت نورد در سفارش
۵. نادیده گرفتن تلرانس تخت بودن:
- ورقهای ناصاف مشکلات زیادی در فرآوری ایجاد میکنند
- راهحل: بررسی تخت بودن قبل از پذیرش
۶. خرید بیش از حد یا کمتر از نیاز:
- هر دو حالت هزینهزا هستند
- راهحل: محاسبه دقیق نیاز + ۵ تا ۱۰ درصد اضافی
مقایسه جامع ابعاد ورق استیل با سایر ورقهای فلزی
ابعاد ورق استیل در مقابل ورق فولاد کربنی
| پارامتر | ورق استیل | ورق فولاد کربنی |
|---|---|---|
| عرض رایج | 1000-2000 mm | 1000-2500 mm |
| طول رایج | 2000-6000 mm | 2000-12000 mm |
| ضخامت نورد سرد | 0.3-6 mm | 0.3-3 mm |
| ضخامت نورد گرم | 3-100 mm | 1.5-200 mm |
| تلرانس ضخامت | دقیقتر | بازتر |
| تنوع فینیش | بسیار بالا | محدود |
ابعاد ورق استیل در مقابل ورق آلومینیوم
| پارامتر | ورق استیل | ورق آلومینیوم |
|---|---|---|
| عرض رایج | 1000-2000 mm | 1000-2500 mm |
| طول رایج | 2000-6000 mm | 2000-6000 mm |
| ضخامت نورد سرد | 0.3-6 mm | 0.2-6 mm |
| ضخامت نورد گرم | 3-100 mm | 3-200 mm |
| وزن (مقایسه) | سنگینتر (~3 برابر) | سبکتر |
| قیمت | بالاتر | متغیر |
ابعاد ورق استیل در مقابل ورق مسی
| پارامتر | ورق استیل | ورق مسی |
|---|---|---|
| عرض رایج | 1000-2000 mm | 600-1200 mm |
| طول رایج | 2000-6000 mm | 1500-3000 mm |
| ضخامت رایج | 0.3-100 mm | 0.1-30 mm |
| تنوع ابعاد | بسیار بالا | محدود |
| قیمت | پایینتر | بالاتر |
نکات ایمنی در کار با ورق استیل
ایمنی در حمل و جابجایی
ورقهای استیل به دلیل لبههای تیز و وزن بالا، خطرات ایمنی خاصی دارند:
- استفاده از دستکش مقاوم به برش: لبههای ورق استیل بسیار تیز هستند
- استفاده از کفش ایمنی: محافظت از پا در برابر سقوط ورق
- استفاده از جرثقیل یا لیفتراک: برای ورقهای سنگین
- بستن محکم بار: جلوگیری از لغزش و سقوط ورقها
- عدم بلند کردن دستی ورقهای سنگین: رعایت حداکثر وزن مجاز برای بلندکردن دستی (۲۵ کیلوگرم)
ایمنی در برش و فرآوری
- استفاده از عینک ایمنی: محافظت از چشم در برابر پرتاب براده
- استفاده از محافظ گوش: صدای برش ورق استیل بسیار بلند است
- تهویه مناسب: هنگام جوشکاری ورق استیل (دود کروم)
- استفاده از ماسک تنفسی: هنگام سنگزنی و پولیش
- عدم تماس دست خالی با سطوح داغ: ورق استیل بعد از برش لیزر بسیار داغ است
جدول مرجع سریع ابعاد ورق استیل در بازار ایران
برای دسترسی سریع، جدول زیر خلاصهای از تمامی ابعاد استاندارد ورق استیل در بازار ایران را ارائه میدهد:
| گرید | نوع نورد | ضخامت (mm) | عرض (mm) | طول (mm) | فینیش |
|---|---|---|---|---|---|
| 304 | سرد | 0.3-3 | 1000, 1220, 1250 | 2000, 2440, 2500 | 2B, BA, No.4, Mirror |
| 304 | گرم | 3-50 | 1000, 1250, 1500 | 2500, 3000, 6000 | No.1 |
| 304L | سرد | 0.5-3 | 1000, 1250 | 2000, 2500 | 2B |
| 304L | گرم | 3-50 | 1250, 1500 | 3000, 6000 | No.1 |
| 316 | سرد | 0.5-3 | 1000, 1250 | 2000, 2500 | 2B, BA |
| 316 | گرم | 3-80 | 1250, 1500, 2000 | 2500, 3000, 6000 | No.1 |
| 316L | سرد | 0.5-3 | 1000, 1250 | 2000, 2500 | 2B |
| 316L | گرم | 3-60 | 1250, 1500 | 3000, 6000 | No.1 |
| 321 | گرم | 1-50 | 1000, 1250, 1500 | 2500, 3000, 6000 | No.1, 2B |
| 309/310 | گرم | 2-30 | 1000, 1250, 1500 | 2500, 3000, 6000 | No.1 |
| 430 | سرد | 0.3-3 | 1000, 1220, 1250 | 2000, 2440, 2500 | 2B, BA, No.4 |
| 2205 | گرم | 2-60 | 1000, 1250, 1500 | 2500, 3000, 6000 | No.1 |
اصطلاحات تخصصی مرتبط با ابعاد ورق استیل
فرهنگ لغات تخصصی
برای درک بهتر مباحث مربوط به ابعاد ورق استیل، آشنایی با اصطلاحات زیر ضروری است:
| اصطلاح | معادل انگلیسی | توضیح |
|---|---|---|
| شیت | Sheet | ورق تخت با ضخامت تا ۳ میلیمتر |
| پلیت | Plate | ورق تخت با ضخامت بالای ۳ میلیمتر |
| رول/کلاف | Coil | ورق پیچیده شده به صورت حلقه |
| اسلیت | Slit Coil | نوار باریک برشخورده از رول |
| نورد سرد | Cold Rolled (CR) | نورد در دمای اتاق |
| نورد گرم | Hot Rolled (HR) | نورد در دمای بالا |
| تلرانس | Tolerance | حدود مجاز انحراف از ابعاد اسمی |
| فینیش | Surface Finish | وضعیت سطح ورق |
| گرید | Grade | نوع آلیاژ استنلس استیل |
| هیت نامبر | Heat Number | شماره ذوب یکتا |
| MTC | Mill Test Certificate | گواهینامه آنالیز کارخانه |
| PMI | Positive Material Identification | تست شناسایی مثبت مواد |
| آنیل | Annealing | عملیات حرارتی نرمکنندگی |
| اسیدشویی | Pickling | حذف اکسید سطحی با اسید |
| الکتروپولیش | Electropolishing | پرداخت الکتروشیمیایی سطح |
| نستینگ | Nesting | بهینهسازی چیدمان قطعات روی ورق |
نتیجهگیری
انتخاب صحیح ابعاد استاندارد ورق استیل یکی از مهمترین تصمیمات در فرآیند خرید و استفاده از این محصول استراتژیک صنعتی است. همانطور که در این مقاله جامع بررسی شد، ابعاد ورق استیل شامل سه پارامتر اصلی ضخامت، عرض و طول است و هر کدام بر اساس استانداردهای بینالمللی مانند ASTM، EN و JIS تعریف شدهاند.
در بازار ایران، ابعاد رایج ورق استیل شامل ۱۰۰۰×۲۰۰۰، ۱۲۲۰×۲۴۴۰، ۱۲۵۰×۲۵۰۰، ۱۵۰۰×۳۰۰۰ و ۱۵۰۰×۶۰۰۰ میلیمتر هستند. ضخامتها از ۰.۳ تا بیش از ۱۰۰ میلیمتر متغیر بوده و هر ضخامت و ابعاد برای کاربرد خاصی مناسب است.
عوامل متعددی در انتخاب ابعاد مناسب نقش دارند: نوع کاربرد و صنعت مصرفکننده، ملاحظات اقتصادی و بهینهسازی پرت، محدودیت ماشینآلات، شرایط حمل و نقل و تلرانسهای مورد نیاز. شناخت تفاوت بین ورقهای نورد سرد و نورد گرم، آگاهی از ابعاد موجود برای هر گرید، و توجه به فینیش سطحی و تأثیر آن بر ضخامت نهایی، همگی از نکات کلیدی هستند.
آهن نوا به عنوان یکی از تأمینکنندگان معتبر ورق استیل در ایران، با ارائه طیف گستردهای از ابعاد استاندارد و سفارشی، مشاوره تخصصی و قیمتهای رقابتی، آماده خدمترسانی به صنایع مختلف کشور است. شما میتوانید با بهرهگیری از مشاوره کارشناسان آهن نوا، بهترین ابعاد ورق استیل را برای پروژه خود انتخاب کرده و با اطمینان خاطر، خرید خود را انجام دهید.
به یاد داشته باشید که انتخاب صحیح ابعاد ورق استیل نهتنها هزینههای شما را بهینه میکند، بلکه کیفیت محصول نهایی را نیز تضمین مینماید. سرمایهگذاری در دانش فنی و انتخاب تأمینکننده مطمئن، بهترین تضمین برای موفقیت پروژههای شماست.
سوالات متداول ابعاد استاندارد ورق استیل
رایجترین ابعاد ورق استیل در بازار ایران کدام است؟
رایجترین ابعاد ورق استیل در بازار ایران عبارتاند از: ۱۰۰۰×۲۰۰۰ میلیمتر (۱×۲ متر)، ۱۲۲۰×۲۴۴۰ میلیمتر (۱.۲۲×۲.۴۴ متر)، ۱۲۵۰×۲۵۰۰ میلیمتر (۱.۲۵×۲.۵ متر) و ۱۵۰۰×۳۰۰۰ میلیمتر (۱.۵×۳ متر). برای پروژههای بزرگتر، ابعاد ۱۵۰۰×۶۰۰۰ و ۲۰۰۰×۶۰۰۰ میلیمتر نیز موجود است. ابعاد ۱×۲ و ۱.۲۲×۲.۴۴ بیشتر برای مصارف دکوراتیو و صنایع غذایی، و ابعاد بزرگتر برای مخزنسازی و صنایع سنگین استفاده میشوند.
ضخامت ورق استیل ۳۰۴ در بازار ایران از چند تا چند میلیمتر موجود است؟
ورق استیل ۳۰۴ در بازار ایران از ضخامت ۰.۳ میلیمتر (فوق نازک) تا ۵۰ میلیمتر (فوق ضخیم) موجود است. ضخامتهای نورد سرد شامل ۰.۳، ۰.۴، ۰.۵، ۰.۶، ۰.۷، ۰.۸، ۱، ۱.۲، ۱.۵، ۲، ۲.۵ و ۳ میلیمتر و ضخامتهای نورد گرم شامل ۳، ۴، ۵، ۶، ۸، ۱۰، ۱۲، ۱۵، ۲۰، ۲۵، ۳۰، ۴۰ و ۵۰ میلیمتر هستند. پرمصرفترین ضخامتها ۰.۵ تا ۳ میلیمتر (نورد سرد) و ۳ تا ۱۰ میلیمتر (نورد گرم) میباشند.
تفاوت ابعاد ورق استیل نورد سرد و نورد گرم چیست؟
ورق استیل نورد سرد معمولاً در ضخامتهای ۰.۳ تا ۶ میلیمتر و عرضهای ۱۰۰۰ تا ۱۵۰۰ میلیمتر تولید میشود و دقت ابعادی بالاتر، سطح صافتر و تلرانس کمتری دارد. ورق استیل نورد گرم در ضخامتهای ۳ تا بیش از ۱۰۰ میلیمتر و عرضهای ۱۰۰۰ تا ۲۰۰۰ میلیمتر تولید شده و تلرانس ابعادی بازتر و سطح ناصافتری دارد. طول ورقهای نورد گرم معمولاً بلندتر (تا ۶۰۰۰ میلیمتر و گاهی ۱۲۰۰۰ میلیمتر) است.
فرمول محاسبه وزن ورق استیل چیست؟
فرمول محاسبه وزن ورق استیل: وزن (kg) = طول (m) × عرض (m) × ضخامت (mm) × چگالی. چگالی ورق استیل ۳۰۴ برابر ۷.۹۳ و ورق استیل ۳۱۶ برابر ۷.۹۸ است. مثلاً وزن یک ورق استیل ۳۰۴ با ابعاد ۱۰۰۰×۲۰۰۰ و ضخامت ۱ میلیمتر: ۲ × ۱ × ۱ × ۷.۹۳ = ۱۵.۸۶ کیلوگرم.
ابعاد ۱۲۲۰×۲۴۴۰ ورق استیل مخصوص چه کاربردی است؟
ابعاد ۱۲۲۰×۲۴۴۰ میلیمتر (۱.۲۲×۲.۴۴ متر یا ۴×۸ فوت) یک استاندارد بینالمللی رایج است که بیشتر در صنعت ساختمان، دکوراسیون و به ویژه صنعت آسانسور استفاده میشود. دلیل رواج این ابعاد، تناسب آن با ارتفاع استاندارد کابین آسانسور (حدود ۲۲۰۰-۲۴۰۰ میلیمتر) و همچنین ابعاد استاندارد ساختمانی (فریمها و پنلها) است. این ابعاد بر گرفته از سیستم اندازهگیری اینچی (امپریال) و معادل ۴ فوت × ۸ فوت میباشد.
آیا امکان سفارش ورق استیل با ابعاد غیراستاندارد وجود دارد؟
بله، امکان سفارش ورق استیل با ابعاد غیراستاندارد (سفارشی) وجود دارد. این کار از سه طریق امکانپذیر است: ۱) سفارش مستقیم از کارخانه (Mill Order) با حداقل ۵ تا ۲۰ تن و زمان تحویل ۶ تا ۱۲ هفته، ۲) خرید رول و برش به ابعاد دلخواه با زمان سریعتر، ۳) برش از ورق استاندارد با لیزر، واترجت یا گیوتین. آهن نوا امکان تأمین ورق استیل با ابعاد سفارشی را فراهم کرده و مشتریان میتوانند با کارشناسان فنی مجموعه مشورت نمایند.
تلرانس ضخامت ورق استیل چقدر است؟
تلرانس ضخامت ورق استیل بر اساس استاندارد ASTM A480 تعیین میشود. برای ورق نورد سرد: ضخامت ۰.۵ میلیمتر تلرانس ±۰.۰۵ میلیمتر، ضخامت ۱ میلیمتر تلرانس ±۰.۰۷ میلیمتر، ضخامت ۲ میلیمتر تلرانس ±۰.۱۲ میلیمتر. برای ورق نورد گرم: ضخامت ۵ میلیمتر تلرانس ±۰.۳ میلیمتر، ضخامت ۱۰ میلیمتر تلرانس ±۰.۴ میلیمتر. همیشه توصیه میشود ضخامت واقعی ورق را قبل از استفاده با میکرومتر اندازهگیری کنید.
تفاوت ابعاد ورق استیل ۳۰۴ و ۳۱۶ چیست؟
از نظر ابعاد (عرض و طول)، ورق استیل ۳۰۴ و ۳۱۶ تقریباً در ابعاد مشابهی عرضه میشوند. تفاوت اصلی در ضخامتهای موجود و کاربرد است. ورق ۳۱۶ معمولاً در ضخامتهای بالاتر (تا ۸۰ میلیمتر و حتی ۱۰۰ میلیمتر) نیز تولید میشود زیرا در صنایع سنگینتر (پتروشیمی، دریایی) مصرف دارد. همچنین ورق ۳۱۶ در عرض ۲۰۰۰ میلیمتر نیز موجود است در حالی که ۳۰۴ در عرض ۲۰۰۰ کمتر یافت میشود. از نظر وزنی نیز به دلیل چگالی کمی بالاتر ۳۱۶ (۷.۹۸ در مقابل ۷.۹۳)، ورق ۳۱۶ اندکی سنگینتر است.
ورق استیل رولی (کلاف) در چه عرضهایی موجود است؟
ورق استیل رولی (کلاف) در بازار ایران عمدتاً در عرضهای ۱۰۰۰، ۱۲۲۰، ۱۲۵۰ و ۱۵۰۰ میلیمتر موجود است. در برخی گریدها و سفارشات خاص، عرض ۲۰۰۰ میلیمتر نیز قابل تأمین است. وزن هر رول بسته به ضخامت و عرض، از ۲ تا ۱۰ تن متغیر است. قطر داخلی رول (ID) استاندارد ۵۰۰ یا ۶۱۰ میلیمتر میباشد. خرید رولی برای مصارف تولیدی بالا (بیش از ۲ تن) معمولاً مقرون به صرفهتر از خرید شیت است.
چگونه میتوانم بهترین ابعاد ورق استیل را برای پروژهام انتخاب کنم؟
برای انتخاب بهترین ابعاد ورق استیل: ۱) ابتدا کاربرد و شرایط محیطی را مشخص کنید، ۲) گرید مناسب را انتخاب کنید (مشاوره با متخصص توصیه میشود)، ۳) ضخامت را بر اساس محاسبات مهندسی تعیین نمایید، ۴) ابعاد قطعات نهایی را محاسبه و با نرمافزار Nesting بهینهسازی کنید، ۵) ابعاد ورقی را انتخاب کنید که کمترین دورریز را ایجاد نماید، ۶) محدودیت ماشینآلات خود را در نظر بگیرید. برای مشاوره تخصصی رایگان، میتوانید با کارشناسان آهن نوا تماس بگیرید.
آیا ابعاد ورق استیل ایرانی با ورق استیل وارداتی تفاوت دارد؟
بله، تفاوتهایی وجود دارد. ورق استیل تولید داخل ایران عمدتاً در عرضهای ۱۰۰۰ و ۱۲۵۰ میلیمتر و ضخامتهای ۰.۳ تا ۳ میلیمتر (نورد سرد) تولید میشود. ورقهای وارداتی تنوع بیشتری دارند: عرضهای ۱۰۰۰ تا ۲۰۰۰ میلیمتر، ضخامتهای ۰.۳ تا بیش از ۱۰۰ میلیمتر، و گریدهای متنوعتر. همچنین تلرانس ابعادی ورقهای اروپایی و ژاپنی معمولاً دقیقتر از ورقهای چینی و تولید داخل است.
حداکثر ضخامت ورق استیل قابل تأمین در ایران چقدر است؟
حداکثر ضخامت ورق استیل قابل تأمین در بازار ایران به گرید بستگی دارد. برای گرید ۳۰۴/۳۰۴L تا ۵۰ میلیمتر، برای گرید ۳۱۶/۳۱۶L تا ۸۰ میلیمتر، و برای گریدهای خاص تا ۱۰۰ میلیمتر و حتی بیشتر (به صورت سفارشی) قابل تأمین است. ورقهای با ضخامت بالای ۵۰ میلیمتر معمولاً به صورت سفارشی از کارخانههای خارجی تأمین میشوند و زمان تحویل طولانیتری دارند. آهن نوا با شبکه تأمین گسترده، امکان تأمین ورق استیل در ضخامتهای مختلف را فراهم کرده است.
هنوز نظری ثبت نشده است.
